阿里云云原生容器工程师ACP认证(七)—容器服务ACK网络管理

容器集群网络设计目标

集群网络是Kubernetes的核心部分，它需要解决下面四个核心网络问题

容器与容器之间的通信
Pod与Pod之间的通信
Pod与Service之间的通信
外部世界与Service之间的通信

Kubernetes网络接入的三个基本原则

Pod无论运行在任何节点都可以互相直接通信，而不需要借助NAT地址转换实现。
Node与Pod可以互相通信，在不限制的前提下，Pod可以访问任意网络。
Pod拥有独立的网络栈，Pod看到自己的地址和外部看见的地址应该是一样的，并且同个Pod内所有的容器共享同个网络栈。

容器到容器之间的通信

在容器中,容器之间的网络通信实现是通过docker0网桥，凡是连接到docker0的容器，就可以通过它来进行通信。
要想容器能够连接到docker0网桥，我们也需要类似网线的虚拟设备Veth Pair来把容器连接到网桥上。

当容器在一台宿主机上，访问该宿主机上的容器的IP地址时,这个请求的数据包:

先根据路由规则到达docker0网桥
然后,被转发到对应的Veth Pair设备
最后,出现在容器里

通过Service实现内外部统一访问

在Kubernetes集群中为什么需要服务发现(Service)?

Kubernetes集群应用是通过Pod部署的，我们知道Pod的生命周期过程中,，随时可能销毁或者重新部署变化
应用创建Pod组需要统一访问入口以及负载均衡。

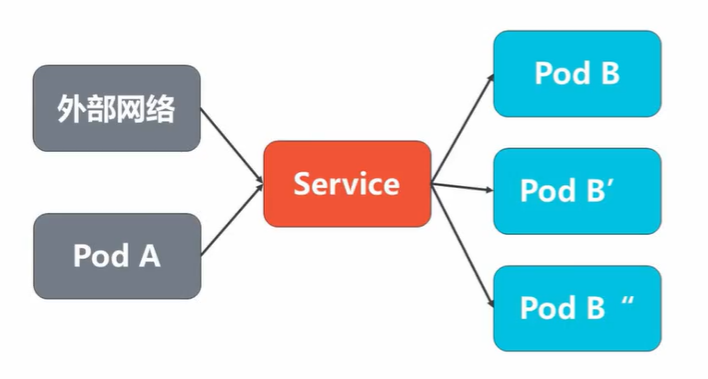

在这里插入图片描述

应用服务需要暴露到外部去访问，需要提供给用户通过外部网络进行访问
Pod之间的网络通信也可以通过Kubernetes Service实现访问
Kubernetes Service可以实现访问负载到一组 Pod上面.

跨主机网络通信

在Docker的默认配置下,不同宿主机上的容器通过IP地址进行互相访问是根本做不到的。Kubernetes为了更好的控制网络的接入,推出了CNI即容器网络的API接口。

它是Kubernetes中标准的一个调用网络实现的接口
kubelet通过这个API来调用不同的网络插件以实现不同的网络配置,实现了这个接口的就是CNI插件,它实现了一系列的CNI API接口。

目前比较常用的Terway、Flannel、Calico、Weave等等。

CNI，是Kubernetes与底层网络插件之间的一个抽象层，为k8s屏蔽了底层网络实现的复杂度，同时解耦了k8s的具体网络插件实现。
CNI,目前是Kubernetes官方社区推荐的容器网络方案。

Kubernetes集群网络插件方案

Flannel原理 Calico原理

Flannel：Flannel是最早CoreOS团队开源的网络插件，用于让集群中不同节点创建的容器都具有集群内全局唯一的网络 (集群外无法感知)，也是当前Kubernetes开源方案中比较成熟的方案,支持HostGW和VXLAN模式。
Calico: Calico是一个纯3层的数据中心网络方案，支持IPIP和BGP模式，后者可以无缝集成像OpenStack这种IaaS云架构，能够提供可控的VM、容器、裸机之间的IP通信。但是，需要网络设备对BGP的支持(阿里云vpc子网内应该是不支持BGP 的)。同时，可以支持基于iptables的网络策略控制。
Contiv: Contiv是思科开源的用于跨虚拟机、裸机、公有云或私有云的异构容器部署的开源容器网络架构，可支持2层、3 层网络(通常也需要BGP的支持)
Terway: Terway是阿里云开源的基于VPC网络的CNI插件，支持VPC和虚拟网卡ENI模式，后者可实现容器网络使用vpc子网网络。

阿里云ACK容器网络技术实现

CNI是Container Network Interface的缩写：它是一个通用的容器网络插件的Kubernetes网络接口；开源社区里已经有了很多实现容器网络的方案，不同的网络实现方案在k8s内部都是以插件调用的形式工作，所以这里需要一个统一的标准接口。

Kubernetes使用CNI接口调用网络插件
网络插件(CNI)能分配且唯一的IP地址
网络插件(CNI)可以配置Pod的网络和打通Pods之间的访问

阿里云容器服务ACK容器网络模式

容器服务将Kubernetes网络、阿里云VPC、阿里云SLB进行深度集成，提供了稳定高性能的容器网络。在容器服务中，支持以下类型的互联互通：

同一个容器集群中，Pod之间相互访问
同一个容器集群中，Pod访问Service
同一个容器集群中，ECS访问Service
Pod直接访问同一个VPS下的ECS
同一个VPC下的ECS直接访问Pod

阿里云容器服务ACK容器网络规划与实现

在创建ACK Kubernetes集群时，您需要指定专有网络VPC、虚拟交换机、 Pod网络CIDR(地址段)和Service CIDR(地址段)。
建议您提前规划ECS地址、Kubernetes Pod地址和Service地址。

在这里插入图片描述

阿里云容器服务ACK容器网络规划注意事项

VPC网段

在创建VPC选择的地址段,只能从10.0.0.0/8，172.16.0.0/12，192.168.0.0/16三者当中选择一个

交换机网段

在VPC里创建交换机时指定的网段,必须是当前VPC网段的子集(可以跟VPC网段地址一样,但不能超过)。
交换机下面的ECS所分配到的地址，就是从这个交换机地址段内获取的。
一个VPC下，可以创建多个交换机，但交换机网段不能重叠。

Pod地址段

Pod是Kubernetes内的概念,每个Pod具有一个IP地址。
在阿里云容器服务上创建Kubernetes集群时，可以指定Pod的地址段，能和VPC网段重叠。

Service地址段

Service也是Kubernetes内的概念，每个Service有自己的地址。
Service地址段也不能和VPC地址段重合，而且Service地址段也不能和Pod地址段重合。
Service地址只在Kubernetes集群内使用，不会出集群。

容器网络规划-VPC专有网络

专有网络VPC帮助您基于阿里云构建出一个隔离的网络环境

可以完全掌控自己的虚拟网络，包括选择自有IP地址范围、划分网段、配置路由表和网关等。
容器服务通过配置VPC路由表的方式将容器对容器的访问转发到容器IP网段所对应的ECS机器上。
容器服务是依赖VPC的路由表做容器IP到ECS的流量转发。
在VPC的路由表配置中,我们可以看到容器服务配置的网段到ECS的配置，这个是容器服务自动完成的，如果配置不小心被删除掉了，可以对照节点上的 docker info找到本节点上对应的网段，手动恢复到 VPC的路由表中。

容器网络规划-VPC专有网络规划

阿里云容器网络与阿里云VPC专有网络深度集成

在创建阿里云容器集群之前,首先必须创建专有网络VPC和制定虚拟换机

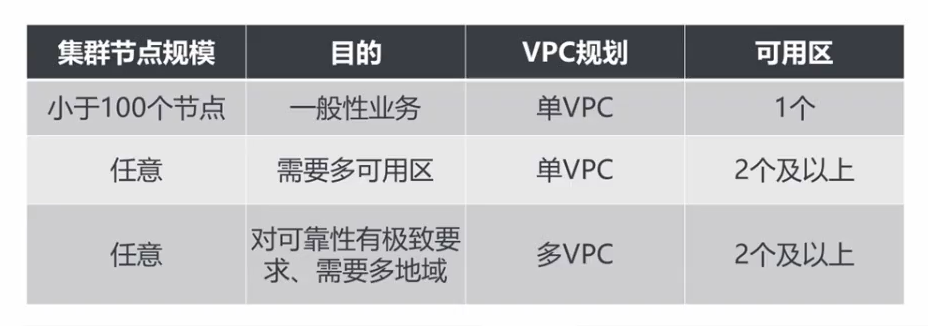

需要结合具体的业务来规划VPC和交换机的数量及网段等

在这里插入图片描述

容器网络规划-容器网络插件

在容器服务ACK集群中，可以通过两种网络插件实现上述容器网络的能力:

Flannel网络插件
Terway网络插件

容器网络规划-Flannel网络插件

Flannel 网络方案是目前使用最为普遍的Kubernetes网络方案，使用的是简单稳定的社区Flannel CNI插件。

配合阿里云的VPC的高速网络,能给集群高性能和稳定的容器网络体验。
Flannel功能偏简单，支持的特性少。例如，不支持基于Kubernetes标准的网络策略（Network Policy）

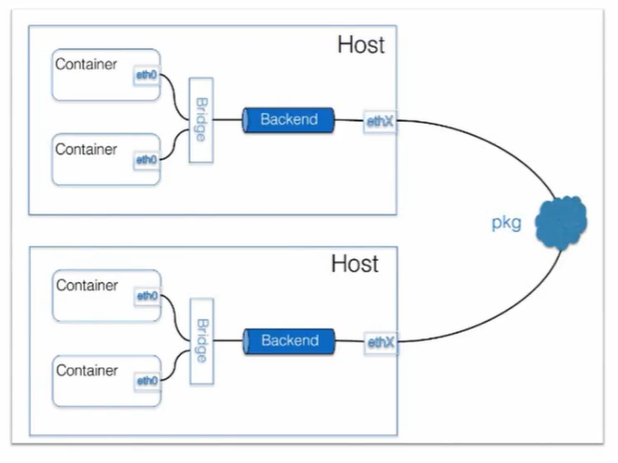

一个典型的容器网方案。它首先要解决的是 container 的包如何到达 Host，这里采用的是加一个 Bridge 的方式。并且通过独立Backend将数据包传送出去离开Host,，实现不同POD之间通信。
Backend 可以通过三种后端机制进行转发：VXLAN、UDP、host-gw

在这里插入图片描述

容器网络规划-Flannel网络模式

Flannel网络模式中Pod的网段独立于VPC的网段。Pod网段会按照掩码均匀划分给每个集群中的节点，每个节点上的Pod会从节点上划分的网段中分配IP地址。

基于阿里云VPC的Flannel网络无封包，相对默认的Flannel VXLAN性能提升20%.
Pod网段是独立于VPC的虚拟网段，每个节点需要对应一个VPC的路由表条目。

容器网络规划-Terway网络插件

Terway是阿里云开源的基于专有网络VPC的容器网络接口CNI (Container Network Interface) 插件。

支持基于Kubernetes标准的网络策略来定义容器间的访问策略
将原生的弹性网卡分配给Pod实现Pod网络
支持基于Kubernetes标准的网络策略(Network Policy)来定义容器间的访问策略，并兼容Calico的网络策略。
Terway所提供的VPC互通的网络方案, 方便对接已有的基础设施，同时,没有overlay网络封包解包的性能损耗，简单易用，出现网络问题方便诊断。

容器网络规划-Terway网络模式

Terway网络模式采用的是云原生的网络方案，直接基于阿里云的虚拟化网络中的弹性网卡资源来构建的容器网络。Pod会通过弹性网卡资源直接分配VPC中的IP地址，而不需要额外指定虚拟Pod网段。

在Terway网络模式中，每个Pod都拥有自己网络栈和IP地址。
同一台ECS内的Pod之间通信，直接通过机器内部转发，跨ECS的Pod通信、报文通过VPC的弹性网卡直接转发。
由于不需要使用VXLAN等的隧道技术封装报文，因此Terway模式网络具有较高的通信性能。

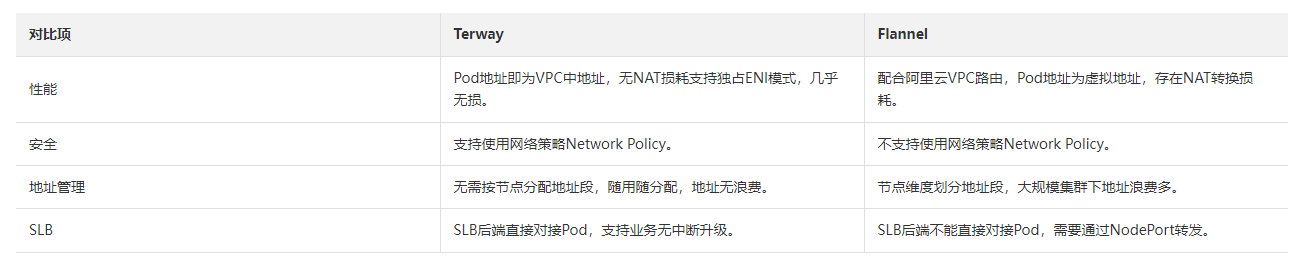

Terway与Flannel对比

在创建集群时，ACK提供Terway和Flannel两种网络插件：

Terway：是阿里云容器服务ACK自研的网络插件。Terway将阿里云的弹性网卡分配给容器，支持基于Kubernetes标准的网络策略来定义容器间的访问策略，支持对单个容器做带宽的限流。Terway拥有更为灵活的IPAM（容器地址分配）策略，避免地址浪费。如果您不需要使用网络策略（Network Policy），可以选择Flannel，其他情况建议选择Terway。
Flannel：使用的是简单稳定的社区Flannel CNI插件。配合阿里云的VPC的高速网络，能给集群高性能和稳定的容器网络体验。Flannel功能偏简单，支持的特性少。例如，不支持基于Kubernetes标准的网络策略（Network Policy）。更多信息，请参见Flannel。

在这里插入图片描述

容器网络规划-Service网络

通过服务(Service)抽象,能够解耦前端和后端的关联，从而实现松耦合的微服务设计,以及自动负载均衡实现快速的业务弹性。
ACK容器服务采用Service方式为一组容器提供固定的访问入口，并对这一组容器做负载均衡。

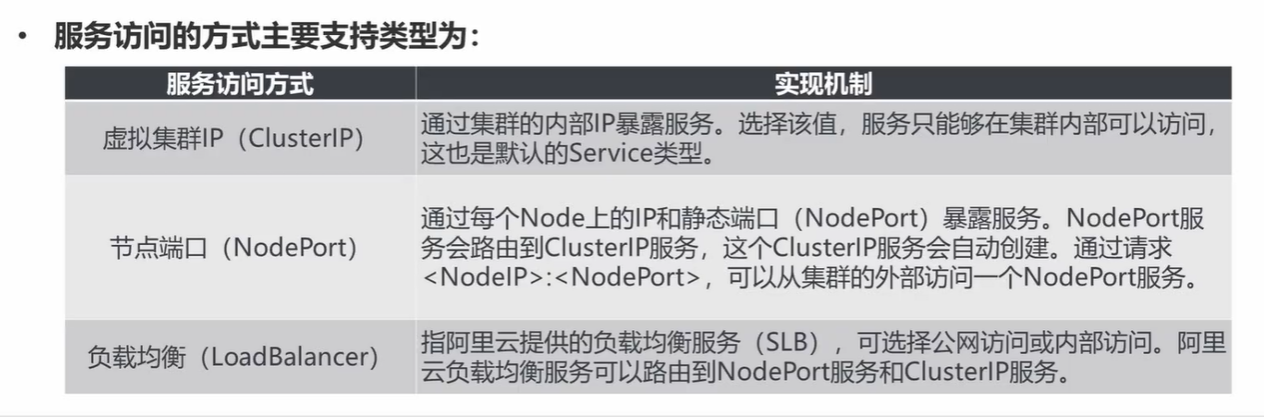

容器网络规划-Ingress

在Kubernetes集群中，Ingress作为集群内服务对外暴露的访问接入点,其几乎承载着集群内服务访问的所有流量。
Ingress是Kubernetes中的一个资源对象，用来管理集群外部访问集群内部服务的方式。
通过Ingress资源来配置不同的转发规则,从而达到根据不同的规则设置访问集群内不同的Service 后端Pod。

阿里云容器服务提供高可靠的Ingress Controller组件，集成了阿里云SLB服务,为您的Kubernetes集群提供灵活可靠的路由服务(Ingress)。

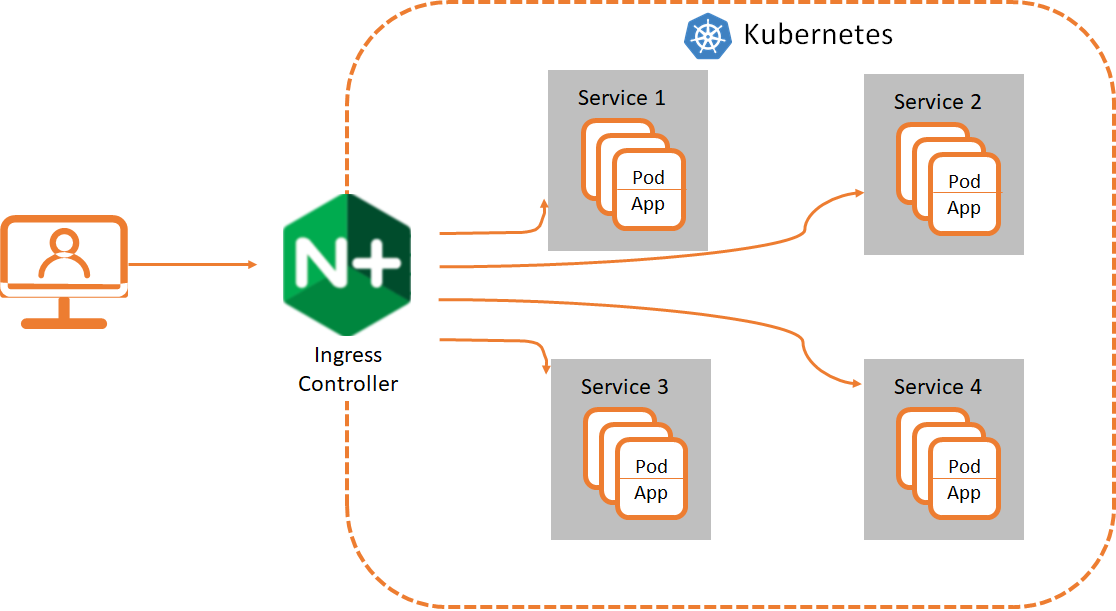

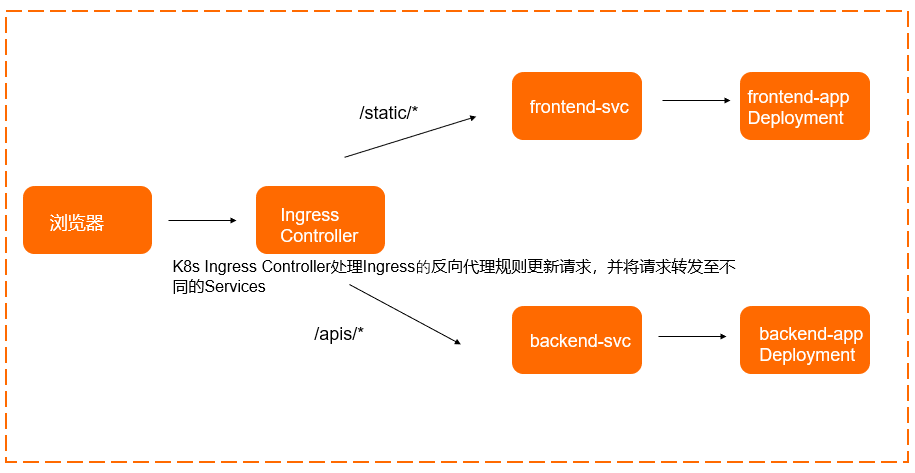

在这里插入图片描述常见的前后端分离的架构方式中，前后端的访问地址分别使用不同的访问路径。对应这种场景，可以采用Ingress，根据7层的访问路径负载到不同的应用实例上。

在这里插入图片描述

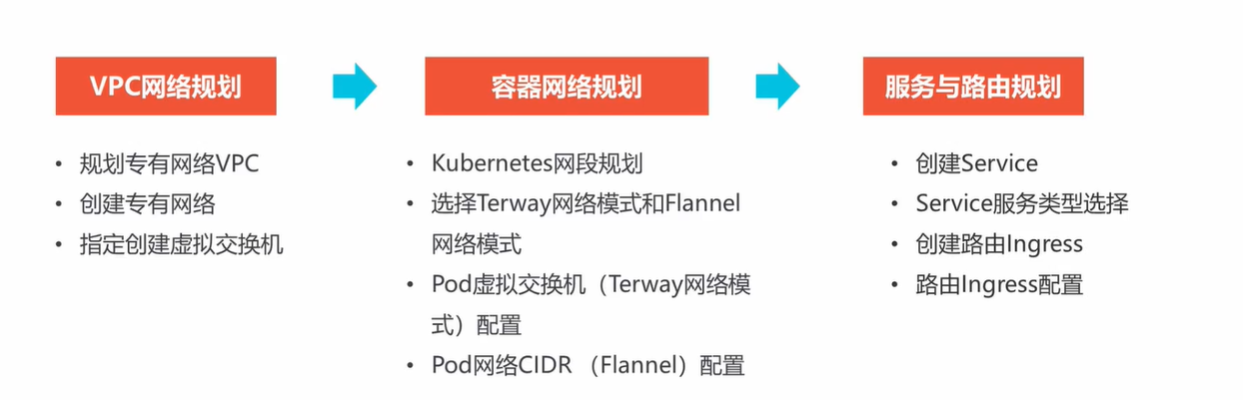

容器网络规划-容器网络搭建完成

ACK容器网络搭建包括：容器网络规划、VPC专有网络配置阶段、容器网络配置阶段、 Service网络配置阶段。根据集群业务需求，实现容器网络的配置完成。

容器与容器之间的通信
Pod与Pod之间的通信
Pod与Service之间的通信
外部世界与Service之间的通信

容器网络最佳实践: 选用Flannel网络插件实现容器网络

本实践在首先创建一个VPC的基础环境(包括一套VPC专有网网络、以及三个不同区域的交换机)
基于VPC基础环境，创建Flannel网络模式类型的ACK容器集群，并在集群上构建一个nginx应用，并实现服务访问。

1.创建专有网络

步骤1：登录阿里云管理控制台。
步骤2：通过产品与服务导航，定位到专有网络VPC,，单击进入专有网络控制台。
步骤3：在专有网络页面，将地域设置为华东2(上海)，并单击创建专有网络。
步骤4：在创建专有网络侧边页面，完成以下配置，并单击确定。

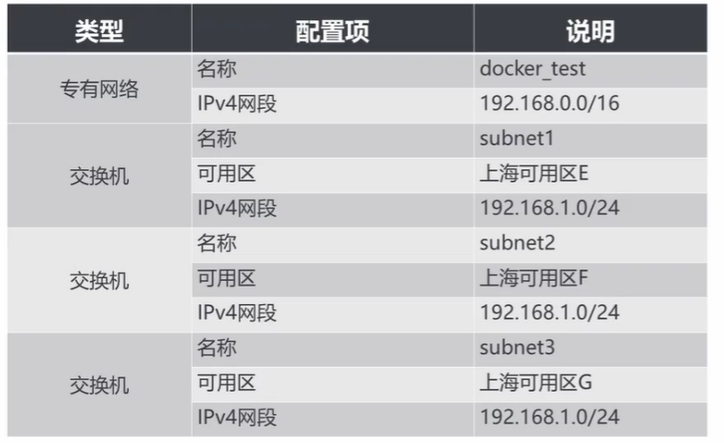

例：
步骤5：等待专有网络和交换机创建成功，单击完成。

2. 创建跨可用区普通ACK集群

步骤1：登录阿里云管理控制台。
步骤2：通过产品与服务导航，定位到容器服务ACK，单击进入容器服务控制台。
步骤3：前往集群页面，单击创建集群。
步骤4：在选择集群模板页面，单击标准托管集群下的创建。

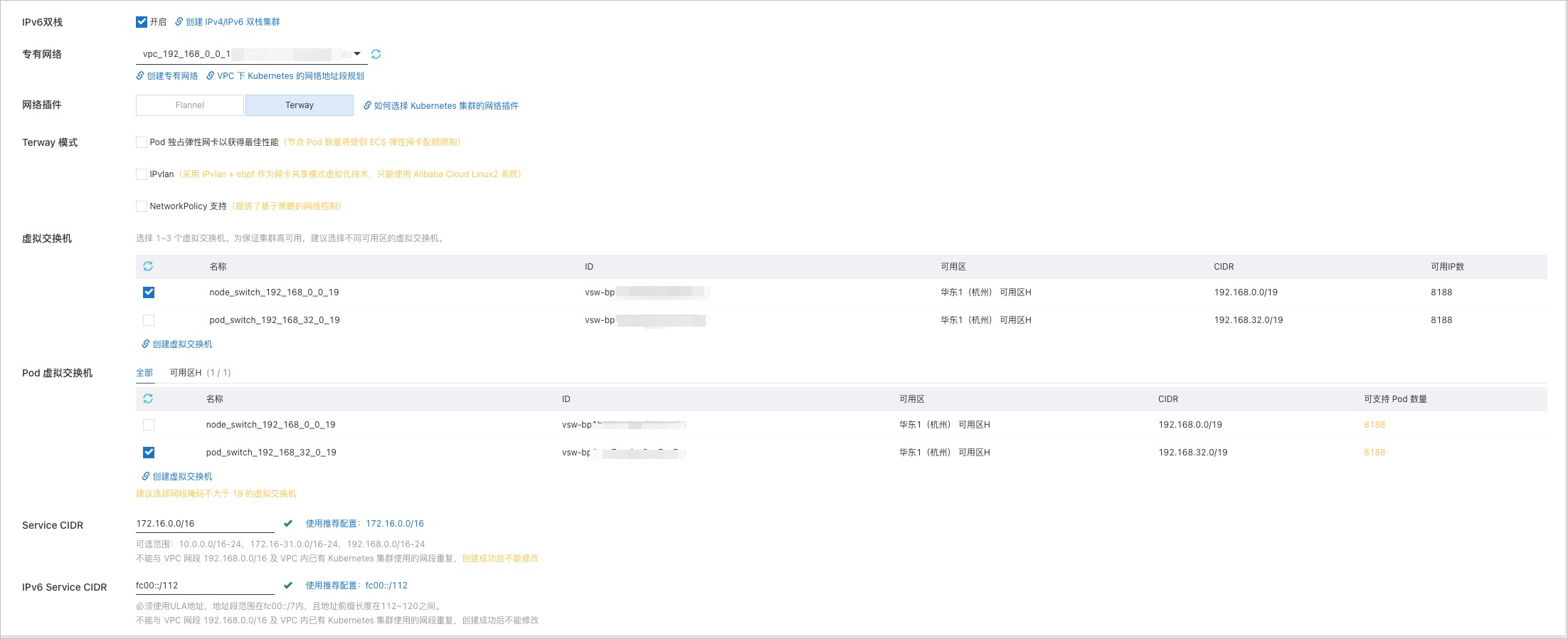

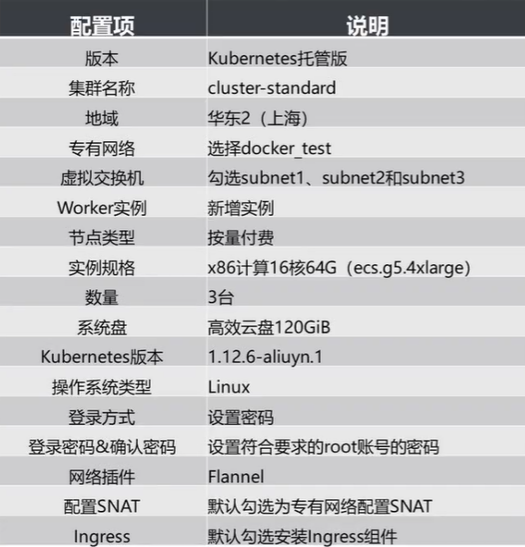

步骤5：在创建Kubernetes集群页面，完成以下配置，并单击创建集群。
步骤6：在创建Kubernetes集群页面，完成Worker实例配置，并单击创建集群。
步骤7：等待集群创建完成。该过程约需10分钟。

3. 创建应用

步骤1：回到容器服务控制台。
步骤2：前往应用>无状态页面，将集群设置为cluster-standard，并单击使用镜像创建。

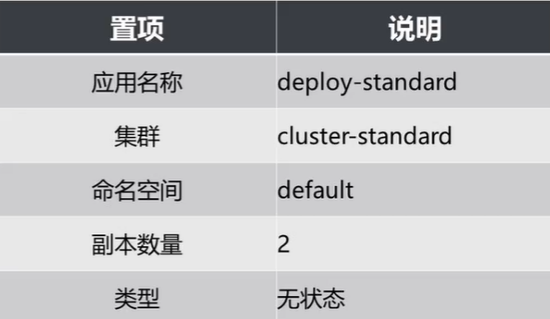

步骤3:填写应用基本信息，并单击下一步。应用基本信息的描述见下表。
步骤4：完成容器配置。在镜像名称后，单击选择镜像。在镜像选择对话框中，选择nginx镜像，并单击确定。在镜像版本后，单击选择镜像版本。选择latest版本，并单击确定。下一步进行容器高级配置。

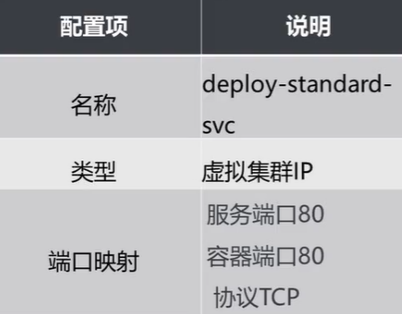

步骤5：完成高级配置。在服务 (Service)后，单击创建。在创建服务对话框中，完成以下配置，并单击创建。

在容器组水平伸缩下，根据您的需要选择是否开启伸缩。如果是创建正式使用的应用，需要开启伸缩。本实践简化应用配置，选择不开启伸缩。
步骤6：等待创建应用任务完成。

容器网络最佳实践:选用Terway插件实现容器网络

本实践在首先创建一个VPC的基础环境基于VPC基础环境(创建一个专有网络和两个虚拟交换机)
在创建ACK容器集群时，选择Terway网络模式，并配置Terway网络参数，实现基于Terway插件实现容器集群创建。

Terway网络模式规划注意事项：

如果要使用Terway插件，建议您选择较高规格和较新类型的ECS机型，即5代以后、8核以上的机型。
单节点所支持的最大Pod数取决于该节点的弹性网卡（ENI）数。
- 共享ENI支持的最大Pod数=（ECS支持的ENI数-1）×单个ENI支持的私有IP数
- 独占ENI支持的最大Pod数=ECS支持的ENI数－1

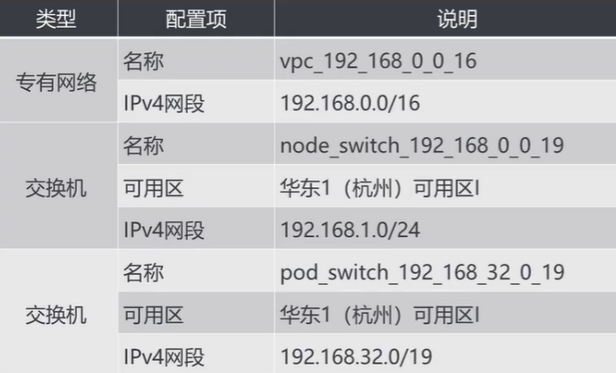

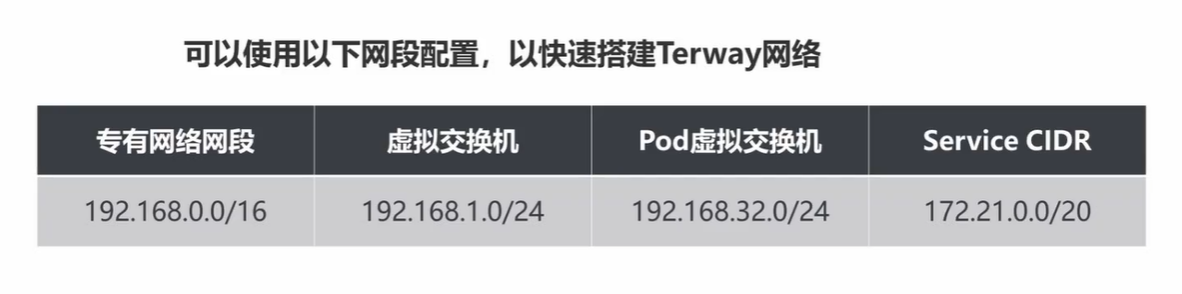

步骤一:规划和准备集群网络
