SNAT代理内网上网
SNAT: （英语：Source Network Address Translation）修改数据包的源地址。
应用环境：局域网主机共享单个公网IP地址接入Internet
本实验中主机B的防火墙将数据包的源地址替换为192.168.2.188/24。这样使网络内部主机能够与网络外部通信。
部署图
环境准备
客户机A：(不能上网)
IP:192.168.70.1 系统CentOS 7.9
服务机B：(能上网，两块网卡ens33,ens37)
IP：
LAN口192.168.70.254(ens37)
WAN口192.168.2.188 (ens33)
系统CentOS 7.9
部署过程
- 两台主机都关闭防火墙，桥接模式上网。 配置好对应的ip地址 。
-
配置客户机IP地址是192.168.70.1，网关是192.168.70.254
- 服务机开启路由转发功能 。
#永久
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p #加载生效
- 服务机iptables添加SNAT规则脚本
#!/bin/bash
iptables -F#清除防火墙规则
#添加snat策略
iptables -t nat -A POSTROUTING -s 192.168.70.0/24 -o ens33 -j SNAT --to-source 192.168.2.188
执行脚本 实验结果:客户机A可以 ping通百度上网
开机自动加载SNAT规则
[root@firewall ~]vim /etc/rc.local
#添加一行
bash /root/snat.sh
[root@firewall ~]chmod +x /etc/rc.d/rc.local
DNAT-映射内网服务器
DNAT: （英语：Destination Network Address Translation）修改数据包的目标IP地址。
应用环境:Internet中发布位于企业局域网内的服务器

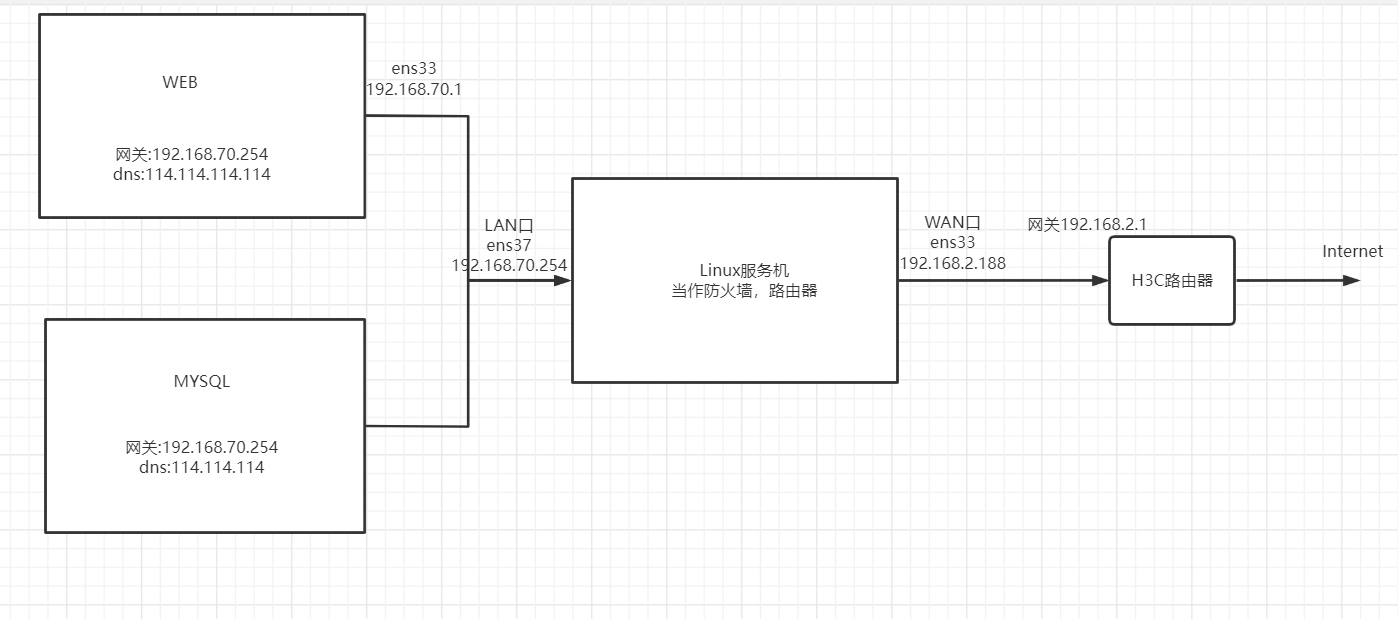

部署图
环境准备
IP:192.168.70.1 系统CentOS 7.9
服务机B：(能上网，两块网卡ens33,ens37)
IP：
LAN口192.168.70.254(ens37)
WAN口192.168.2.188 (ens33)
WEB客户机A：IP:192.168.70.1安装nginx MYSQL客户机C:IP:192.168.70.2安装mysql 系统CentOS 7.9
部署过程
- 两台主机都关闭防火墙，桥接模式上网。 配置好对应的ip地址 。
- 配置WEB客户机A的IP地址是192.168.70.1，网关是192.168.70.254
-
配置MYSQL客户机C的IP地址是192.168.70.2，网关是192.168.70.254
- 安装docker容器 （docker又是一个DNAT原理）
yum install -y yum-utils
yum-config-manager \
--add-repo \
https://download.docker.com/linux/centos/docker-ce.repo
cd /etc/yum.repos.d/
yum install docker-ce docker-ce-cli containerd.io -y
service docker start
docker pull nginx
docker run --name nginx-1 -d -p 80:80 nginx
#docker的80端口映射到主机的80端口
ss -anplut|grep docker#查看docker已经启动监听80端口
#修改nginx首页
docker exec -it nginx-1 /bin/bash
cd /usr/share/nginx/html
echo "wangyutao" >index.html
- 开启服务机的路由转发功能
- 添加使用DNAT策略的防火墙规则脚本
#!/bin/bash
#清除防火墙规则
iptables -F
#DNATWEB
iptables -t nat -A PREROUTING -i ens33 -d 192.168.2.188 -p tcp --dport 80 -j DNAT --to-destination 192.168.70.1:80
#DNATMYSQL
iptables -t nat -A PREROUTING -i ens33 -d 192.168.2.188 -p tcp --dport 3306 -j DNAT --to-destination 192.168.70.2:3306
执行脚本
#允许以admin用户远程连接数据库
grant all on *.* to admin@'%' identified by 'admin' with grant option;
flush privileges;
实验结果:
Windows主机输入192.168.2.188访问到容器里的nginx页面

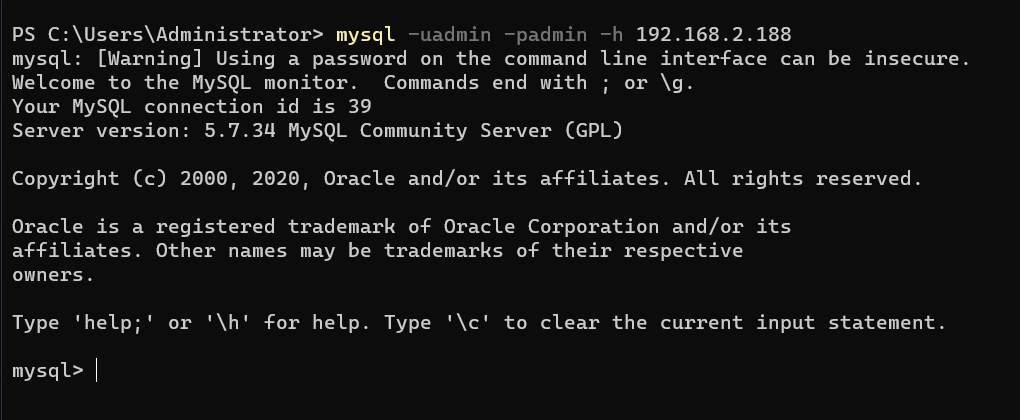

Windows主机远程登录容器的数据库
